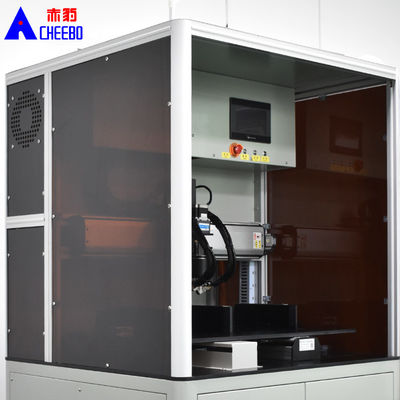

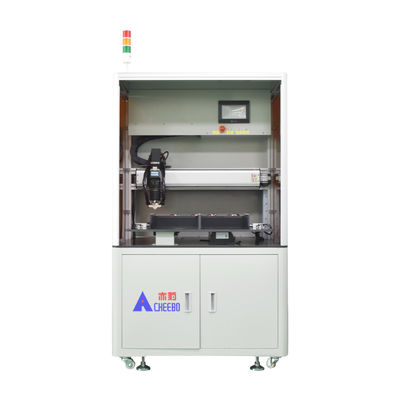

Vollautomatische Batteriepackmontageausrüstung 18650 Batteriepunktschweißer 220V
● Lithium-Batterie-Punkt-Schweißmaschine, einseitiges automatisches Schweißen, modulares Design, leise, stabil und effizient.
● Verstärkte Konstruktion, die auch für das automatische Schweißen von Schutzplatten in verschiedenen Batteriebauten geeignet ist.

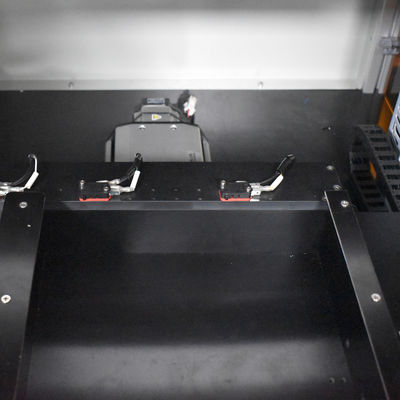

● Kann links- und rechtsplattformbetrieb ohne störungen zwischen linker und rechter plattform erreichen oder nur eine einzige plattform verwenden.
● Automatischer Alarm für falsches Schweißen und explosionsgefährdendes Schweißgerät, manuelle Einstellung für das automatische Schweißen zur Zonenreparatur und für das Schweißen zur Einzelpunktreparatur.
● Ausgestattet mit Energiewechselfunktion, Produktionszählfunktion, Schweißnadelkompensationsfunktion, manueller Debuggingfunktion usw.
● Die Schweißrichtung kann entsprechend der Schlittenposition des Nickelblechs des Batteriepakets eingestellt werden und der maximale Drehwinkel der Schweißnadel beträgt 135 °.Vermeidung von Schweißfehlern durch die Unfähigkeit, den Winkel zu drehen.
● Das automatische Batch-Spot-Schweißen verfügt über manuelle Programmierung, CAD-Zeichnung und Funktionen zum Importieren des Spot-Schweißweges, die schnell programmiert werden können.
● Die automatische Batterie-Punktschweißmaschine verfügt über einen 7-Zoll-Hochdefinitions-LCD-Touchscreen mit einfacher Mensch-Maschine-Schnittstelle und bequemer Bedienung.
● Das unabhängig entwickelte automatische Batterie-Punktschweißsystem verfügt über mehrere automatisierte intelligente Systeme, die die Einrichtung und Bedienung der Geräte erleichtern.die zur Verbesserung der Produktionseffizienz beiträgt.
● Ein HIWIN-Modul mit hoher Genauigkeit, geringen Geräuschen, glattem Schieben und Langlebigkeit.
● Aluminiumlegierungsstruktur, elektrostatisches Pulversprühverfahren, Kratzfestigkeit, Rostverhütung und antistatisch.
● Importierte Acryl-Schutzplatte, schön und großzügig, starker Sinn für Wissenschaft und Technologie, intuitive Bedienung, Verbesserung der Produktion Faktor der Sicherheit.
| Produktionseffizienz | 3000 PCS/h | Schweißquelle | Transistoren/Multipulse (optional) |
| Schweißdruck | 5 kg/F | Art der Kühlung | Zwangswasserkreislaufkühlung |
| Schweißschlag der XY-Welle | 400MM*600MM | Bewegungsart | Automatische Kontinuität |
| XY-Wellen-Schweißgenauigkeit | 0.1MM | Schweißdicke | 0.02-0.3MM |
| Elektrodenmaterial | Aluminium aus Kupfer | Maschinendimensionen | 1680*1400*2000MM |
| Schweißkopfdrehung | - Ja, das ist es. | Maschinengewicht | 330 kg |
| Spezifikation der Energiequelle | Einphasen 220V50/60HZ | Anwendungsszenarien | Schweißen mit Zylinderbatterien |
1. HD-Touchscreen
Echtzeit-Anzeige der Schweißdaten, Schweißlochstandort.
Unterstützung der manuellen Programmierung, CCD-Mapping, Import von Lötverbindungen, um eine schnelle Programmierung zu erreichen.
2. Elektrische Drehschweißkopf
Der Schweißkopf kann durch 135° Drehung geschweißt werden, ist für speziell geformte Nickelbleche geeignet und hat auch die Funktion einer Anti-Klebnadel.
Der eingebaute Drucksensor kann den sofortigen Ausgangsdruck des Schweißkopfes überwachen und steuern.
3. Transistorschweißstromversorgung
Schweißenergie ist die stabilste Stromversorgung, Echtzeitanzeige der Schweißspannung und der Stromwellenform, Strom steigt schnell, kann in kurzer Zeit ein hochwertiges Schweißen erreichen.
Zelle/Begrenzung/Batterie Nickel-Stück-Ladegerät -- Legen Sie das Gerät in die linke Plattform-Induktionsposition -- automatisches Spot-Schweißen der
Das Gerät ist fertiggestellt, um die Leuchte in die Position des Materials zu senden -- manuelle Flip-Leichte -- Legen Sie die Leuchte nach rechts
Plattform-Induktionsposition -- automatisches Punktschweißen der Vorrichtung ist abgeschlossen, um die Materialrücknahmeposition zu senden -- entfernen
- für den nächsten Produktionszyklus (die Plattform kann eingesetzt werden, wenn die linke Plattform arbeitet)
Das Produkt, das auf das Ende des Schweißvorgangs wartet, wird automatisch auf die richtige Schweißplattform übertragen.
die rechte Plattform, die linke Plattform kann das Produkt ersetzen, warten auf die rechte Plattform, um das Schweißen abzuschließen, wird
automatisch auf die linke Schweißplattform übertragen, im Drehzyklus)
F: Wie installiere ich die Maschine?
A: Unsere Techniker haben die Maschine vor dem Versand installiert. Für die Installation einiger Widgets senden wir Ihnen nach dem Zufallsprinzip detaillierte Trainingsvideos und Benutzerhandbücher.95% der Kunden können sich selbst unterrichten.
F: Was kann ich tun, wenn die Maschine schief geht?
A: Wenn Sie solche Probleme haben, wenden Sie sich bitte so bald wie möglich an uns. Versuchen Sie nicht, die Maschine selbst oder andere zu reparieren.Wir werden so schnell wie möglich innerhalb von 24 Stunden antworten, um Ihr Problem zu lösen.
F: Ich weiß nicht, welches für mich richtig ist.
A: Bitte geben Sie uns folgende Informationen:
1) Modell und Typ der Batterie.
2) Schweißmaterial und Schweißdicke
3) Handelsbranche: Wir verfügen über umfangreiche Verkaufserfahrung und können Ihnen Beratung geben.
F: Was ist Ihre Mindestbestellmenge?
A: Wir haben keine Mindestbestellmenge. Ob 1 oder 100, wir unterstützen Sie von ganzem Herzen.
F: Wie verhält es sich in Ihrer Fabrik mit der Qualitätskontrolle?
A: Qualität steht an erster Stelle. Mehr als 20 Tests werden an jeder Einheit durchgeführt. Nachdem alle Tests bestanden sind, wird unser QC die Schweißleistung testen.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
