Batterie-sortierende Maschine
>

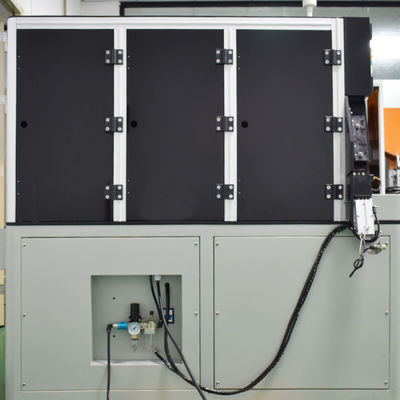

18650/21700 Sortiermaschine für Batteriezellen Zylinderzelle Universeller Typ

18650/21700 Sortiermaschine für Batteriezellen Zylinderzelle Universeller Typ

Brand Name: CHEEBO Technology
Model Number: CBFX-10
MOQ: 1 Satz
Preis: Verhandlungsfähig
Packaging Details: Feuchtigkeitsfestes MarineHolzetui
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Detail Information
Herkunftsort:
Guangdong, China
Zertifizierung:
CE certification
Typ:
Automatisch
Gewährleistung:
1 Jahr
Farbe:
Silberweiß
Testnadel:
Sonde 4
Produktbezeichnung:
sortierende Maschine mit 10 Gängen
Sortieren von Kanälen:
10+1
Versorgungsmaterial-Fähigkeit:
30 Satz/Sätze pro Monat
Hervorheben:

Automatische Lithium-Zellprüfmaschine

,

Zylinderförmige Lithium-Zellprüfmaschine

,

Zylinderförmiges BMS Tester

Product Description

18650/21700 Sortiermaschine für Batteriezellen Zylinderzelle Universaltyp


Einführung der Ausrüstung



● 10 + 1 Stufen, insgesamt 11 Stufen. 10 Schlitze für gute Produkte und 1 unabhängige Lagerfläche für fehlerhafte Produkte am Rücken.


● Übernimmt PLC + Obercomputersteuerungsmethode. Der Obercomputer erfasst und zeigt Sortierungsdaten in Echtzeit an und kann Sortierungsdaten speichern und exportieren.


● Adoptiert Mitsubishi PLC + importierte Panasonic Servo-Steuerungseinheit + 4 Sonden-Design. Das mechanische Strukturdesign ist einfach und großzügig und die Systemleistung ist stabil.


● Mit einem 19" All-in-One-Computer der industriellen Qualität werden die Sortierdaten in Echtzeit angezeigt und die Mensch-Maschine-Interaktion ist einfach und bequem.


● Funktion zur Erinnerung an Ausfallinformationen, Schall- und Lichtmelder für Ausfälle, die eine schnelle Ausfalldiagnose ermöglicht.


● Aluminiumlegierungsstruktur, elektrostatische Pulverbeschichtung, kratzfest, rostfest und antistatisch.



● CBFXH-10 multi-functional cylindrical battery testing and sorting machine is a kind of automatic sorting equipment which is suitable for voltage and internal resistance testing of various specifications of cylindrical batteries.


● Es kann für 18650/21700/226650/26700/32650/32700 usw. verwendet werden.


● Die Anzahl der fertigen zylindrischen Zellen, die pro Stunde sortiert werden, beträgt über 4000.


● Einfache Bedienungsschnittstelle mit einer Schlüsselgenerationsfunktion.


● Mit der manuellen Parameteränderungsfunktion kann jeder Gang durch Feinabstimmung oder mit einer Schaltfläche angepasst werden.



Diagramm der Ausrüstungsanalyse

18650/21700 Sortiermaschine für Batteriezellen Zylinderzelle Universeller Typ 0

1. Batterie-Ladestelle 2. Batterieart Wellenradersatzbereich
3. 4 Konstruktion des Sondenkopfes 4. Integrierter Touchscreen für Industriecomputer
5. Flexible Gurtgetriebe 6. 10 + 1 Kanal
7. Panasonic-Servomotor



Technische Spezifikation
Produktionseffizienz 50 bis 70 PPM Spezifikation der Luftquelle 1/CFM
Anwendbare Batteriespezifikationen Durchmesser: 18-32; Länge: 65-70 Übertragungsart Gurtgetriebe
Die Zahnräder sortieren 10 + 1 Produktverlustquote 0
SBM-Serie HIOKI3561/HOPE350 Rahmenmaterial Aluminiumlegierung
Genauigkeit der Spannung 00,1% (gemäß dem inneren Widerstandsmesser) Maschinendimensionen 1390*820*1360MM
Genauigkeit des inneren Widerstands 0.5% (je nach inneren Widerstandsmesser) Maschinengewicht 220 kg
Spezifikation der Energiequelle Einphasen 220V50/60HZ Anwendungsszenarien Zylindrische Batteriesortierung



Abmessungszeichnung der Ausrüstung

18650/21700 Sortiermaschine für Batteriezellen Zylinderzelle Universeller Typ 1

Funktion Einführung


1.Kursivschrift

Die zehn Stufen haben alle ein kursiv geschriebenes Design, offenes Tor, einfaches und bequemes Materialempfangen, Zeit- und Arbeitersparnis und eine wirksame Verbesserung der Produktionseffizienz.
18650/21700 Sortiermaschine für Batteriezellen Zylinderzelle Universeller Typ 2

2.Baffle-loses Design

Es gibt keine Verzögerung, ein reibungsloser Betrieb, keine Verzögerung. Der Sortierzustand der Zelle an der Ankunftsposition ist deutlich sichtbar.
18650/21700 Sortiermaschine für Batteriezellen Zylinderzelle Universeller Typ 3

3.Lademechanismus

Humanized Design, leicht zu füllen die ganze Box, große Hopper, kann einmal 400 PCS18650 Zellen setzen.
18650/21700 Sortiermaschine für Batteriezellen Zylinderzelle Universeller Typ 4


Fragen, auf die wir aufmerksam sein müssen
  1. Der Sortierband wird sauber gehalten
  2. Die Prüfnadel sollte regelmäßig ersetzt werden.
  3. Der Öl-Wasser-Filter sollte regelmäßig entleert werden
  4. Reinigen Sie die Fremdkörper in der Ausrüstung rechtzeitig
Betrieb und Wartung
  1. Verwenden Sie die Maschine nur, wenn die Maschine in gutem Zustand ist, der Boden Schutz ist gut, und alle Funktionen der Maschine sind normal
  2. Abstand zu Wänden und anderen Einrichtungen ≥ 1000 mm
  3. Bodenanforderungen: Bodenhöhe, Einstellungsstufe für die 4-Fuß-Tasse
  4. Höhenraum: ≥ 2500 mm
  5. Anforderungen an die Arbeitsumgebung in der Werkstatt: 10 °C bis 32 °C
  6. Täglich Schweißstaub von allen Teilen der Ausrüstung reinigen
  7. Überprüfen Sie jede Woche, ob alle Teile in gutem Zustand sind
  8. Monatlich überprüfen Sie den Schmierstatus jedes beweglichen Teils rechtzeitige Schmierung (mit 0 # Fett)
  9. Der Betrieb muss den Spezifikationen des Betriebs entsprechen
