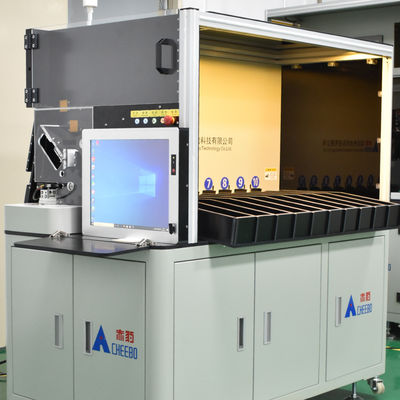

Industrielle Anpassung Batteriezellen Sortiermaschine 18650 Test Sortierung
● CBFXH-10 multi-functional cylindrical battery testing and sorting machine is a kind of automatic sorting equipment which is suitable for voltage and internal resistance testing of various specifications of cylindrical batteries.
● Es kann für 18650/21700/226650/26700/32650/32700 usw. verwendet werden.
● Die Anzahl der fertigen zylindrischen Zellen, die pro Stunde sortiert werden, beträgt über 4000.
● Einfache Bedienungsschnittstelle mit einer Schlüsselgenerationsfunktion.
● Mit der manuellen Parameteränderungsfunktion kann jeder Gang durch Feinabstimmung oder mit einer Schaltfläche angepasst werden.
● 10 + 1 Stufen, insgesamt 11 Stufen. 10 Schlitze für gute Produkte und 1 unabhängige Lagerfläche für fehlerhafte Produkte am Rücken.
● Übernimmt PLC + Obercomputersteuerungsmethode. Der Obercomputer erfasst und zeigt Sortierungsdaten in Echtzeit an und kann Sortierungsdaten speichern und exportieren.
● Adoptiert Mitsubishi PLC + importierte Panasonic Servo-Steuerungseinheit + 4 Sonden-Design. Das mechanische Strukturdesign ist einfach und großzügig und die Systemleistung ist stabil.
● Mit einem 19" All-in-One-Computer der industriellen Qualität werden die Sortierdaten in Echtzeit angezeigt und die Mensch-Maschine-Interaktion ist einfach und bequem.
● Funktion zur Erinnerung an Ausfallinformationen, Schall- und Lichtmelder für Ausfälle, die eine schnelle Ausfalldiagnose ermöglicht.
● Aluminiumlegierungsstruktur, elektrostatische Pulverbeschichtung, kratzfest, rostfest und antistatisch.
| Produktionseffizienz | 50 bis 70 PPM | Spezifikation der Luftquelle | 1/CFM |
| Anwendbare Batteriespezifikationen | Durchmesser: 18-32; Länge: 65-70 | Übertragungsart | Gurtgetriebe |
| Die Zahnräder sortieren | 10 + 1 | Produktverlustquote | 0 |
| SBM-Serie | HIOKI3561/HOPE350 | Rahmenmaterial | Aluminiumlegierung |
| Genauigkeit der Spannung | 00,1% (gemäß dem inneren Widerstandsmesser) | Maschinendimensionen | 1390*820*1360MM |
| Genauigkeit des inneren Widerstands | 0.5% (je nach inneren Widerstandsmesser) | Maschinengewicht | 220 kg |
| Spezifikation der Energiequelle | Einphasen 220V50/60HZ | Anwendungsszenarien | Zylindrische Batteriesortierung |
1.Bedienoberfläche
Mit einem 19-Zoll-Touchscreen integrierten Industriecomputer, i3-Prozessor, Datenverarbeitung schneller. Einstellung der Zahnradparameter ist einfach und schnell. 19 "großer Bildschirm Echtzeit-Anzeige der Sortierung Daten,Ausgabe, kann jeder Zell die Prüfparameter genau aufzeichnen und Sortierdaten exportieren.
2. Online-Mechanismus
Die Papiermaschine kann je nach Herstellungsprozess angeschlossen und eingefügt werden. Kosteneinsparungen und Diversifizierung der Produktion.
3.Kursivschrift
Die zehn Stufen haben alle ein kursiv geschriebenes Design, offenes Tor, einfaches und bequemes Materialempfangen, Zeit- und Arbeitersparnis und eine wirksame Verbesserung der Produktionseffizienz.
Die Batterie wird in den Silo gelegt - das Prüfrad läuft in die Prüfposition - der Prüfzylinder wirkt - die Prüfnadel drückt auf die Batterie -
Der Tester liest die Daten - Übertragen auf den Computer - Der Computer führt die Getriebevergleichung durch - Die Batterie dreht sich zum Sortierband - Der Sortierband läuft auf
der angegebene Gang - Der Gangzylinder drückt die Batterie aus

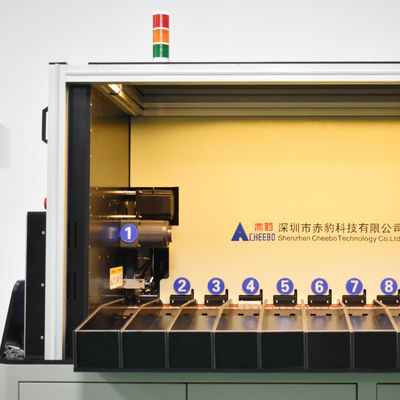

| 1. Batterie-Ladestelle | 2. Batterieart Wellenradersatzbereich |
| 3. 4 Konstruktion des Sondenkopfes | 4. Integrierter Touchscreen für Industriecomputer |
| 5. Flexible Gurtgetriebe | 6. 10 + 1 Kanal |
| 7. Panasonic-Servomotor |
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
